JMC高效节能自控系统介绍及组成

JMC高效节能自控系统，是一个普遍适用于各类中央空调的节能优化控制系统。该系统以整个中央空调系统运行效率最高，或者整体运行能耗最低为控制目标，以机房中各设备的基本运行特性曲线为基础，以实时制冷负荷为控制依据。根据定制的高效节能寻优策略，主动式控制和整个机房设备的集成寻优控制，从而实现整个中央空调冷冻机房综合能耗最低的目标。该控制系统可将采用变频冷冻机的机房全年综合能效从0.9KW/ton提高到0.6KW/ton，节能达到33%以上，在采用定频冷冻机的冷冻机房，可将其全年综合效率从0.9KW/ton提高到0.65~0.7KW/ton，节能22%~27%。

JMC高效节能自控系统分为两级智能化控制架构。上位机为工业控制计算机，负责整体节能寻优算法的控制控制策略的实现和整个机房运行状态的监视。下位机为工业级可编程控制器PLC，实际控制各相关设备的节能运行。

中央计算机

中央控制站以工业级控制计算机为硬件基础，安装JMC高效节能寻优控制软件。该软件以各个设备的运行数据模型为基础，根据各设备控制子站采集到的系统工况，按照节能优化算法进行计算，并将计算结果传递给各设备控制子站作为执行的依据。另外，中央控制站的软件承担了机房日常运行智能化管理的工作。

JMC系统寻优控制软件

中央计算机的软件核心部分是通过数学建模和程序优化，构建而成的节能寻优计算模块。软件的主要任务是：1.定时从下位机采集所需的各类传感器数据。2.将采集获取到的数据投入到系统寻优计算之中，得到一组最为合理、最为节能的机房设备控制策略，并将该策略传送至对应的PLC中，让PLC通过动力柜控制空调设备的运行状态。

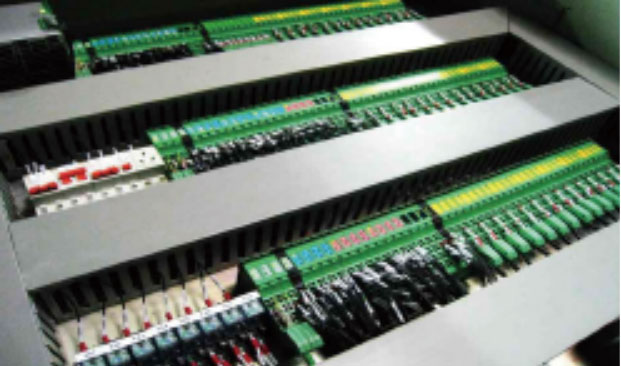

设备智能控制子站

每一套JMC系统具有数量不同的设备控制子站。每个子站以工业级别的PLC控制器为基础，执行中央控制站对子站发出的指令，对冷水机组、冷冻水泵、冷却水泵、冷却塔及相关执行机构实施控制。同时各控制子站通过相关传感器采集系统运行参数，通过工业以太网传送至中央控制站参与优化程序计算。

传感器、执行机构

控制系统中所涉及的传感器和执行机构一般包括：

冷水机组蒸发器和冷凝器进口处电动截止阀

冷却塔进出水管电动截止阀

冷冻水旁通管电动调节阀

冷冻水供回水温度传感器

冷却水供回水温度传感器

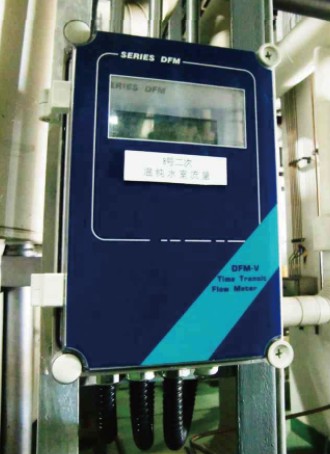

冷冻水流量传感器

冷却水流量传感器

冷冻水供回水管压差传感器

室外温湿度传感器

冷冻水供回水温度传感器

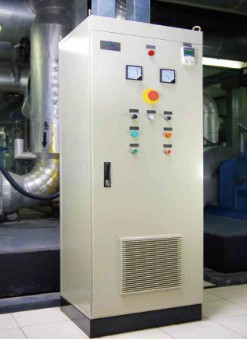

变频动力柜

在中央空调系统中，冷冻水泵的流量和扬程是按照建筑物最大设计负荷选定的，且留有余量。由于季节、昼夜和室内负荷的变化，实际空调负荷在绝大部分时间远比设计负荷低。一般冷冻水设计温差在5~7℃。冷却水的设计温差在4~5℃。在水系统流量一定的情况下，全年绝大部分运行时间温差仅为1~3℃。在低温差、大流量的情况下工作，从而增加了管路系统的能量损失，浪费了水泵运行的输送能量。采用变频器调节水泵的转速，可以方便快捷地调节水的流量，从而减少水系统在低负荷运行工况下的输送能耗。
